Prototypování je proces tvorby funkčního nebo vizuálního modelu budoucího výrobku. Cílem je rychle ověřit vzhled, rozměry, ergonomii nebo funkčnost navrženého dílu ještě před sériovou výrobou.
Díky 3D tisku se prototypování stává rychlým, dostupným a flexibilním nástrojem. Výroba jednoho nebo několika kusů již nevyžaduje drahé formy, nástroje ani CNC stroje, což výrazně snižuje náklady i čas.
Jak probíhá proces prototypování pomocí 3D tisku?
1.Návrh modelu (CAD)

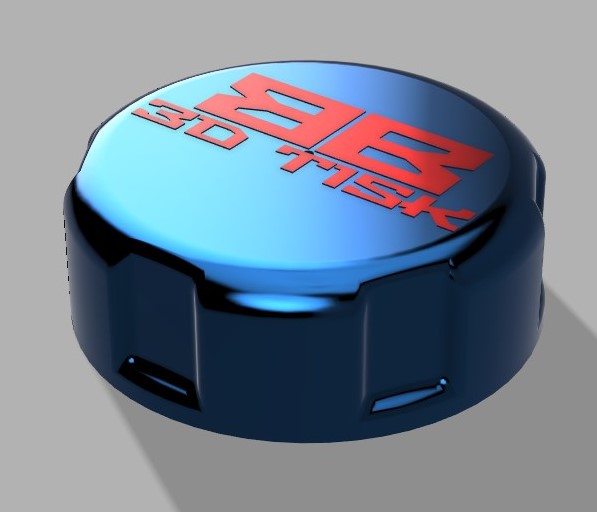

Vše začíná vytvořením 3D modelu v CAD softwaru (např. Fusion 360, SolidWorks, Rhino, Blender).
V návrhu se definuje tvar, rozměry, tolerance, funkční části i případné sestavy.
Možnost exportu do standardního 3D formátu (STL, STEP, OBJ…).
2. Převod modelu do sliceru
CAD model je importován do tzv. sliceru (např. PrusaSlicer, Cura, Bambu Studio).
Nastaví se tiskové parametry: výška vrstvy, hustota výplně, podpěry, rychlost, teplota apod.
Slicer vygeneruje tzv. G-code – instrukce pro tiskárnu.
3. Výběr materiálu podle typu prototypu
Vizuální prototyp: PLA (vzhled, ergonomie, prezentace)
Funkční prototyp: PETG, ABS, Nylon, kompozity (testování pevnosti, montáže)
Ohebné části: TPU, TPE
Detailní prototypy: SLA/DLP tisk (pryskyřice)
4. Samotný 3D tisk prototypu
Doba tisku závisí na složitosti a velikosti modelu.
Po dokončení může následovat postprocessing: odstranění podpěr, leštění, vyhlazení, lepení částí apod.
5. Testování a validace
Provádí se kontrola:
Rozměrová přesnost
Mechanické vlastnosti
Sestavitelnost (fit, pohyblivost, tolerance)
Design a ergonomie
Výsledky ověření se využijí pro další úpravu modelu.
6. Iterace návrhu
Na základě testů a zpětné vazby se CAD model upraví.
Proces se opakuje (tzv. rapid prototyping – rychlé opakování cyklu návrh → tisk → test).
Výhody a využití
Výhody 3D tiskového prototypování
Rychlost: od nápadu k fyzickému modelu během několika hodin až dnů
Nízké náklady: nevyžaduje nástroje, formy, CNC
Iterace bez omezení: snadná úprava modelu a opakování tisku
Flexibilita: možnost testování tvaru, funkce i pohyblivých sestav
Snížení rizik: dřívější odhalení chyb = menší náklady v sériové výrobě
Omezení prototypování pomocí 3D tisku
Materiály nemusí 100 % odpovídat finálním (např. vstřikovaným) plastům
Anizotropie vrstvení – prototyp se může v ose Z chovat jinak než vstřikovaný díl
Odlišné povrchové vlastnosti – jiný vzhled, struktura nebo lesk než u finálního produktu
U velkých sestav – omezený tiskový objem → nutnost lepení/sestavování
Kdy je 3D tisk ideální pro prototypování?
Při vývoji nového produktu
Pro inženýrské ověření konstrukce
Pro designerskou prezentaci klientovi
Při výuce a výzkumu
Při testování složitých nebo organických tvarů, které by jinak bylo složité nebo drahé vyrobit
Přínosy použití 3D tisku:
Ušetřeno cca 4 týdny vývoje oproti běžnému prototypování
Nízké náklady – žádné CNC obrábění nebo výroba forem
Možnost testování přímo ve výrobním prostředí
Iterativní přístup – 5 verzí návrhu během jednoho týdne
Shrnutí
3D tisk prototypů je klíčovou součástí moderního vývoje výrobků. Umožňuje konstruktérům, designérům i vývojářům rychle reagovat na změny, testovat nové nápady a minimalizovat chyby před vstupem do sériové výroby. Díky variabilitě technologií i materiálů lze vytvářet jak jednoduché, tak vysoce funkční a složité prototypy – od konceptu až po funkční zkoušky.
