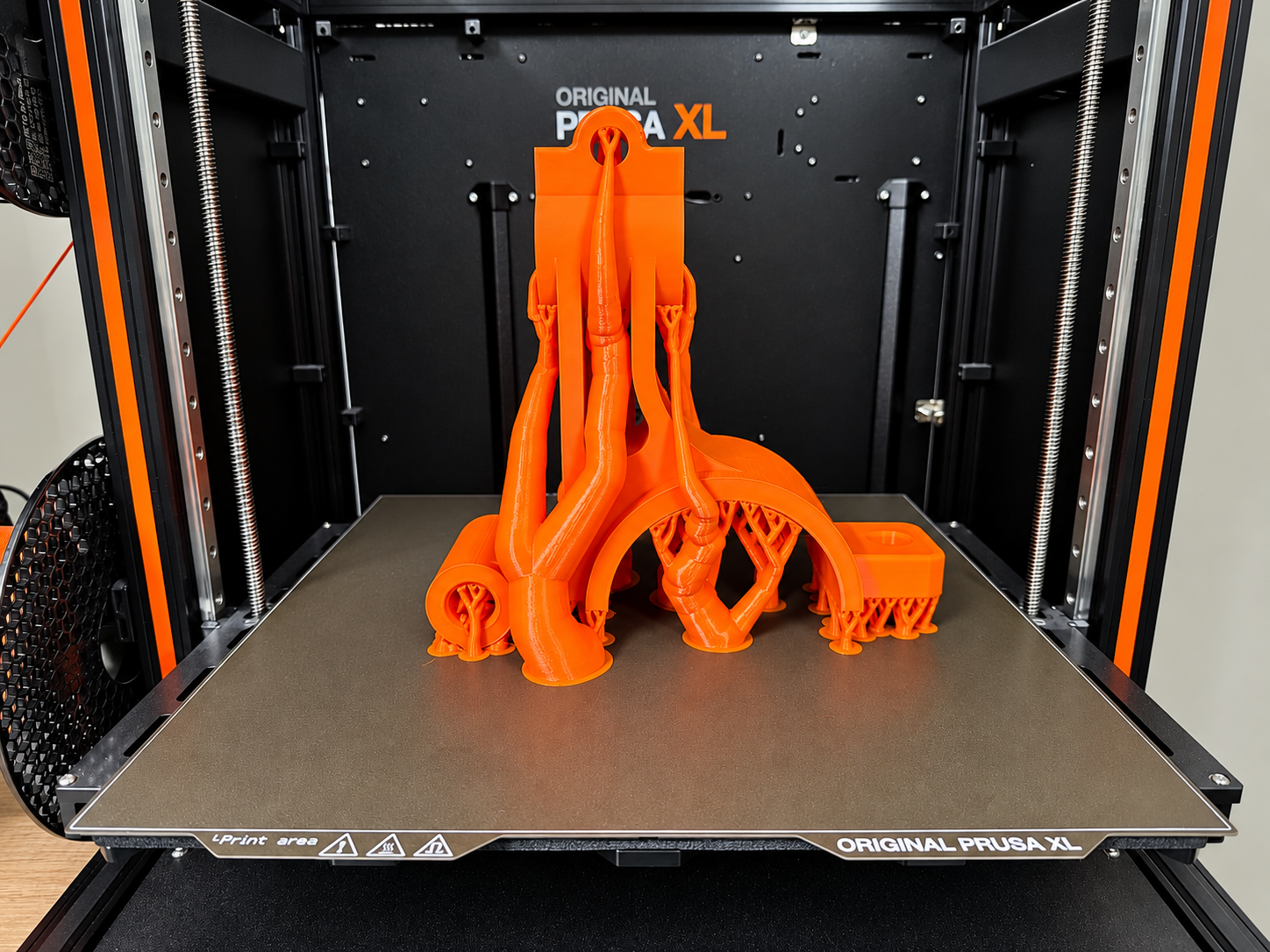

3D TISK REALIZACE A REFERENCE
3D TISK REALIZACE
Prohlédněte si vybrané realizace a reference BB3D z reálných zakázek. Ukazujeme cestu od 3D modelování a 3D prototypování přes technické a náhradní díly až po 3D tisk pro firmy a zakázkovou výrobu. Každý projekt představuje konkrétní cestu od zadání k reálnému a funkčnímu řešení.
VYBRANÉ REALIZACE
Vyberte kategorii a prohlédněte si projekty podle typu realizace a způsobu využití 3D tisku.

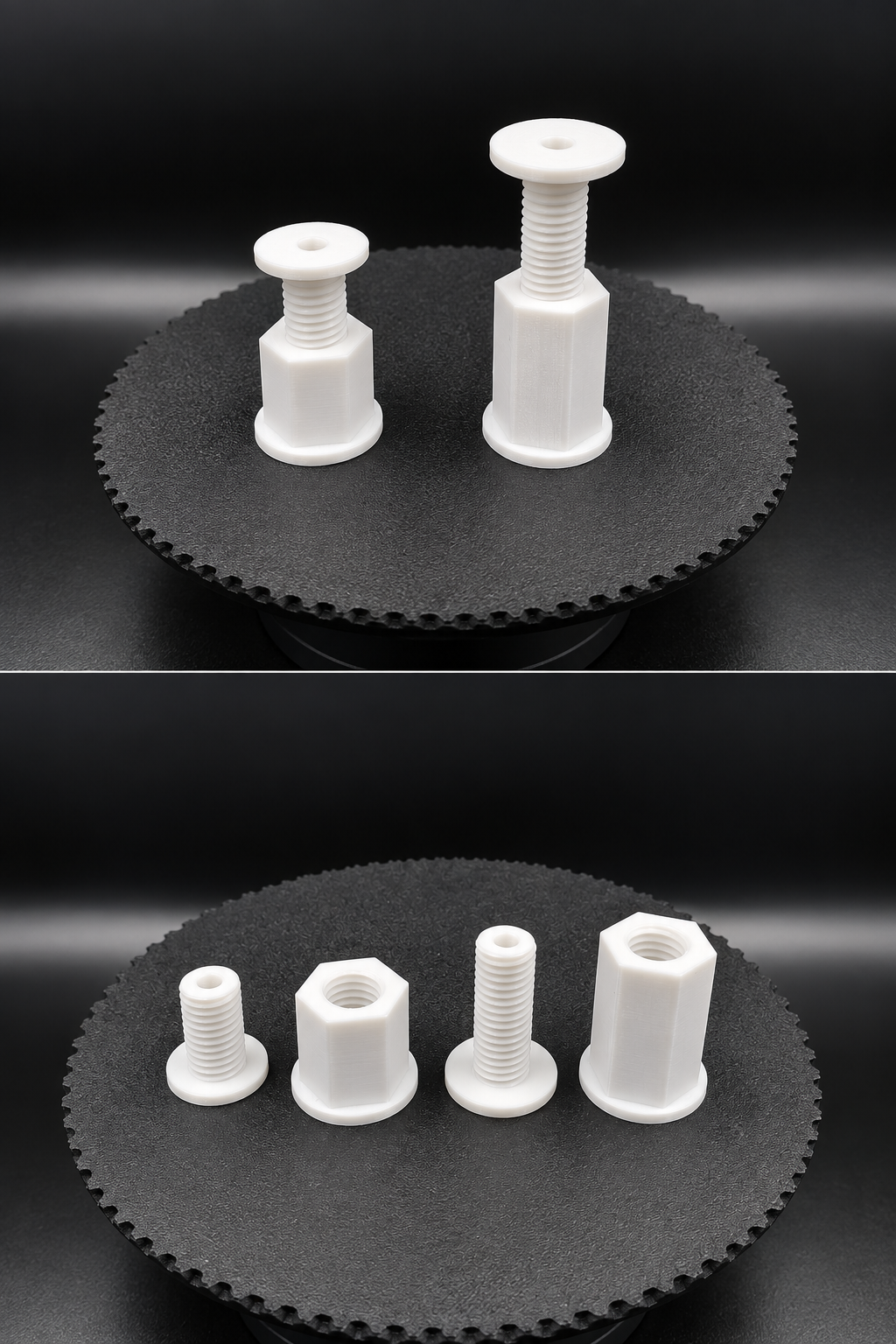

3D TIŠTĚNÝ PROTOTYP DISTANČNÍCH PRVKŮ
Vývoj a 3D tisk funkčních distančních prvků, které byly v požadovaném provedení na českém trhu obtížně dostupné. Vlastní 3D model umožnil konstrukci postupně upravovat, ověřit prototypy a připravit finální řešení pro malosériovou výrobu.
ZADÁNÍ
Vytvořit distanční prvky, které byly v požadovaném provedení na českém trhu obtížně dostupné. Současně bylo potřeba zachovat možnost ovlivnit jejich mechanické vlastnosti volbou vhodného materiálu a konstrukci dále upravovat.
ŘEŠENÍ
Vytvořili jsme kompletní 3D model a pomocí několika iterací postupně upravili konstrukci. Následoval 3D tisk a praktické ověření prototypů. Po dokončení úprav vznikly tři různé velikosti určené pro rozdílné způsoby použití.
VÝSLEDEK
Úspěšně ověřený prototyp přešel do malosériové výroby ve třech velikostech. Od každé varianty bylo vyrobeno 200 kusů, celkem tedy 600 distančních prvků z PETG a PC.

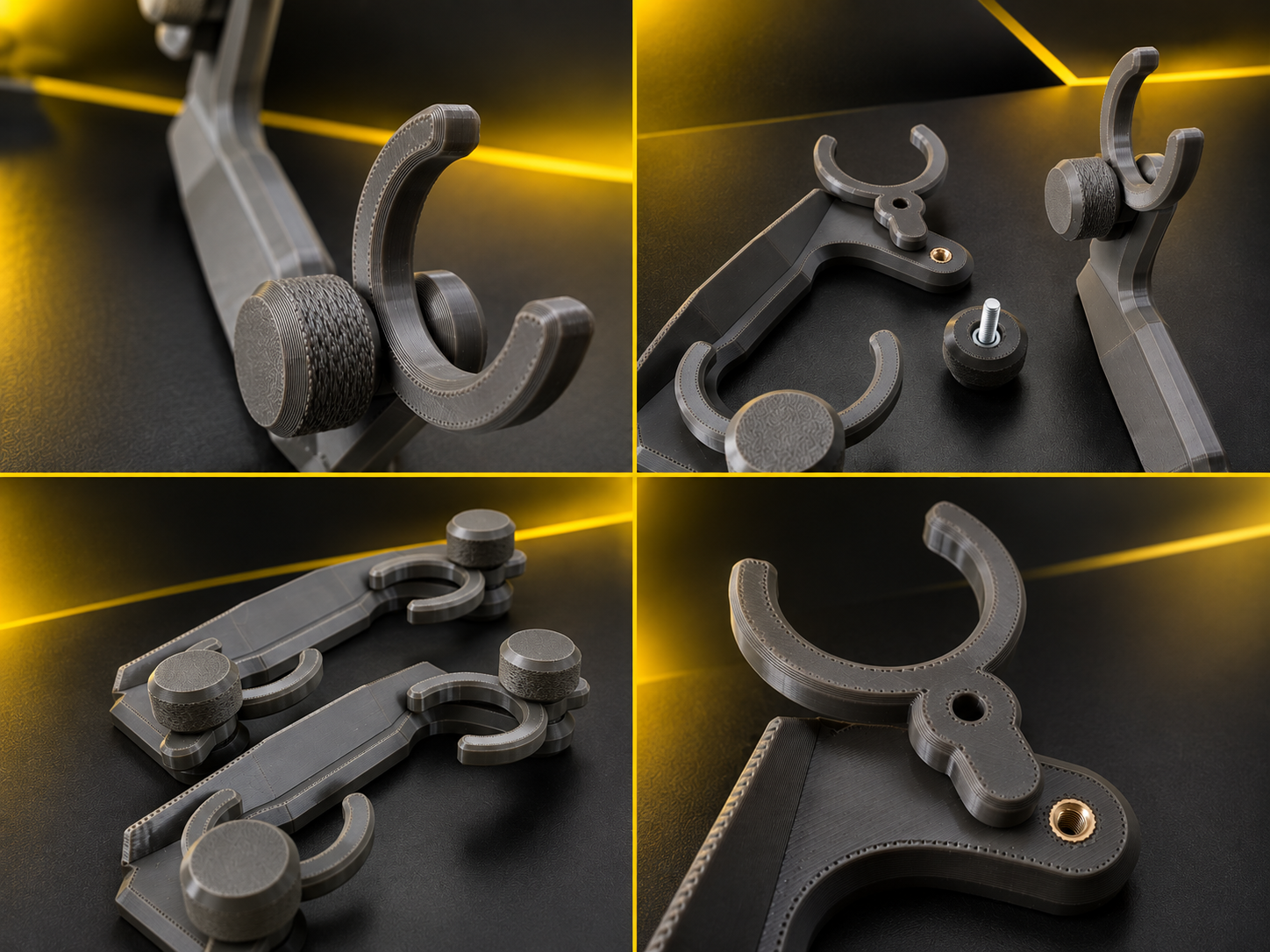

FUNKČNÍ PROTOTYP MAGNETICKÝCH DRŽÁKŮ
Vývoj vlastního magnetického držáku navrženého tak, aby usnadnil navazování a zároveň umožnil jednoduchou manipulaci a částečné složení. Od prvního návrhu přes prototypování vzniklo vlastní konstrukční řešení připravené pro sériovou výrobu.
ZADÁNÍ
Navrhnout magnetické držáky, které usnadní navazování a nabídnou praktičtější způsob uchycení a manipulace. Cílem bylo vytvořit funkční výrobek, který bude možné dále konstrukčně upravovat podle výsledků testování.
ŘEŠENÍ
Jako výchozí inspirace posloužil podobný existující výrobek, následně jsme ale vytvořili vlastní konstrukci pomocí 3D modelování. Během vývoje a prototypování jsme postupně upravovali geometrii a doplnili zatištěné magnety, závitové vložky a zatištěné šrouby pro regulaci utažení vidlic. Díky tomu může být držák částečně skládací.
VÝSLEDEK
Funkční prototyp prošel praktickým testováním a několika konstrukčními úpravami, dokud výsledné provedení nesplňovalo požadovanou funkci. Následně přešel do výroby pomocí FDM 3D tisku. Celkem bylo z PETG v několika barevných variantách vyrobeno 30 kusů.

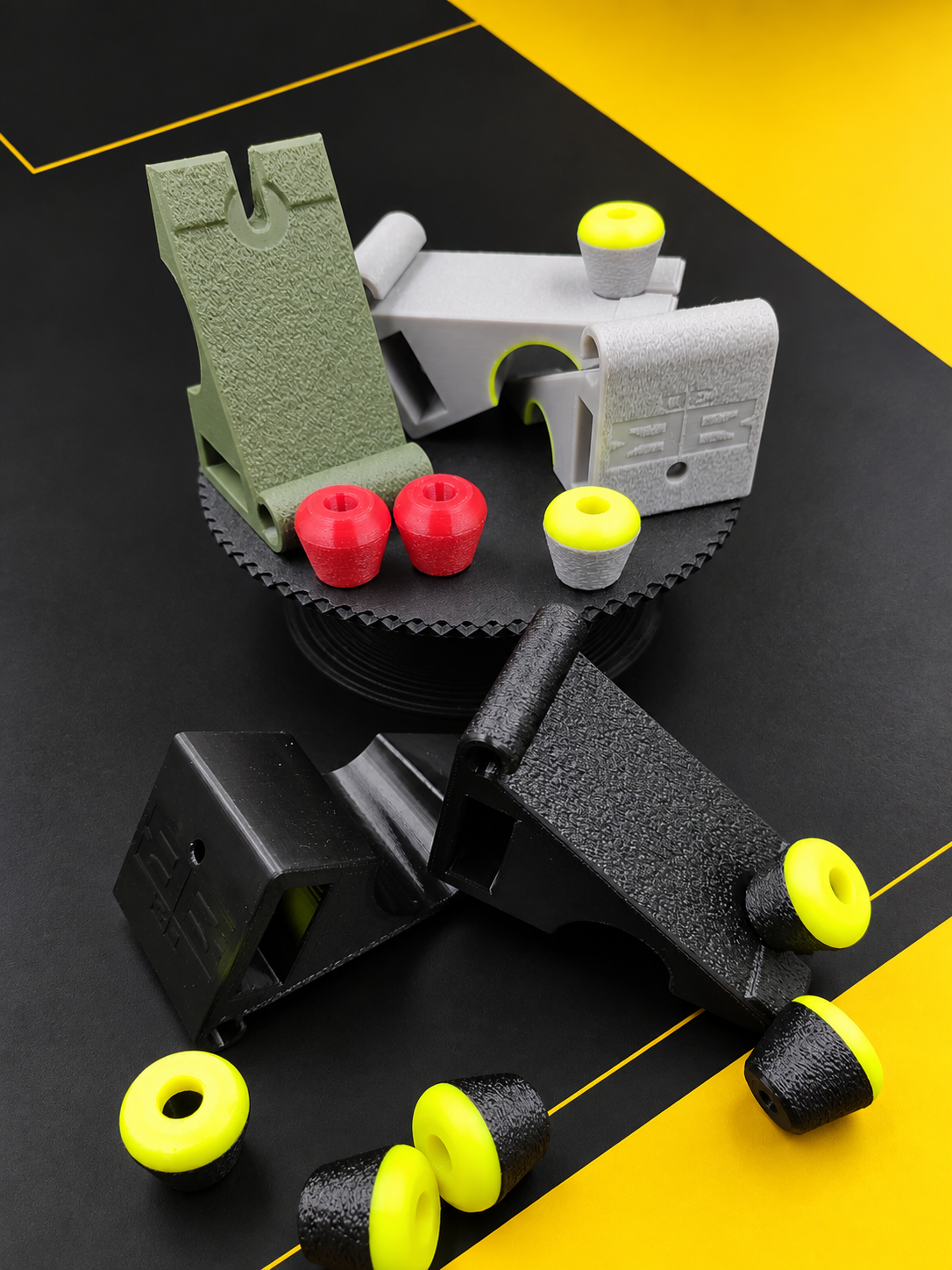

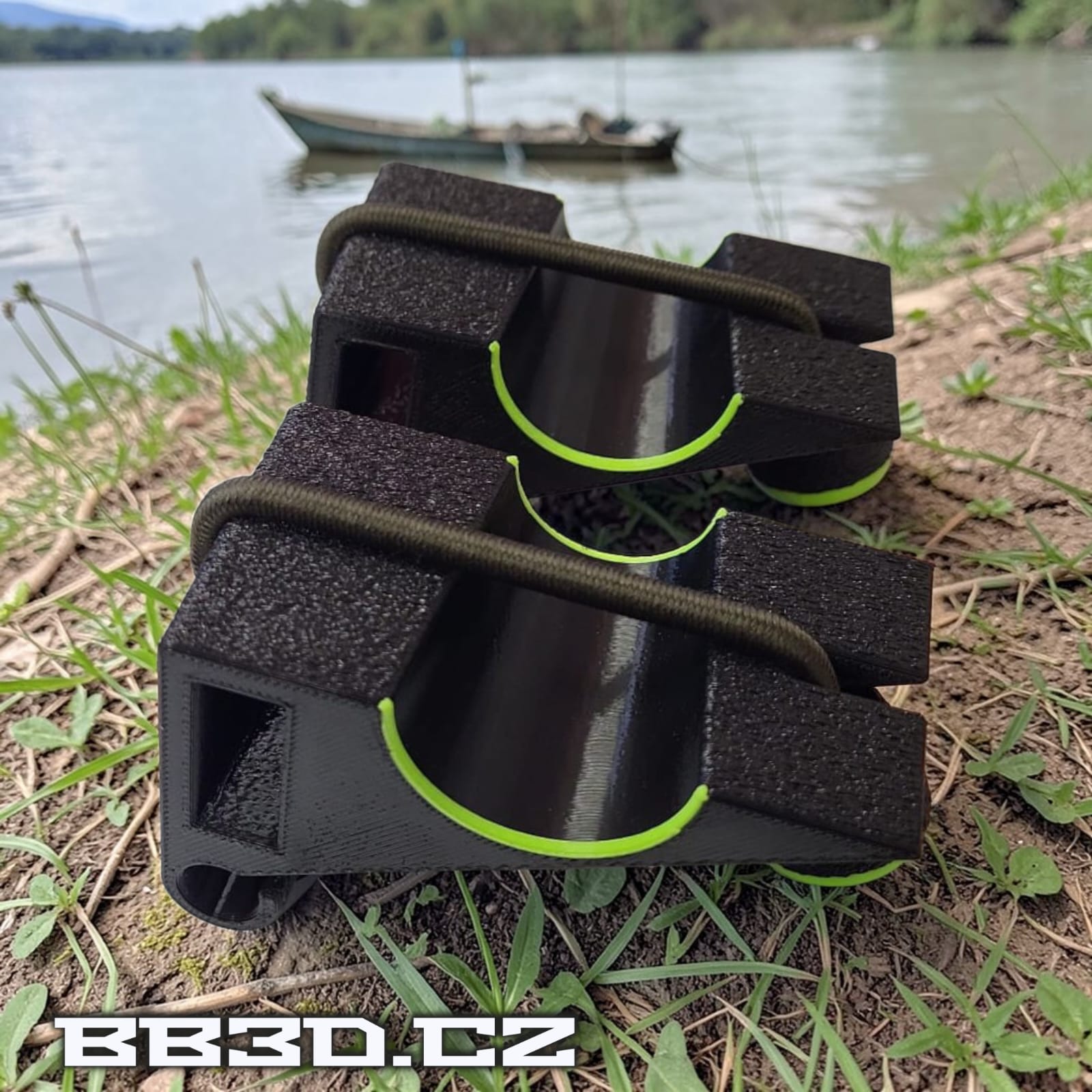

FUNKČNÍ PROTOTYP DRŽÁKŮ PODBĚRÁKŮ
Vývoj jednoduchých a funkčních držáků podběráků určených pro použití na nafukovacím člunu. Konstrukce byla navržena s důrazem na snadné používání, kompaktní rozměry a jednoduchou výměnu gumové šňůrky.
ZADÁNÍ
Vytvořit jednoduché, skladné a funkční držáky podběráků pro nafukovací člun. Držák měl podběrák bezpečně udržet na svém místě a zároveň umožnit jeho rychlé vyjmutí při používání.
ŘEŠENÍ
Jako základ posloužil jednoduchý konstrukční koncept, který jsme následně upravili pomocí 3D modelování. Konstrukce byla upravena tak, aby výsledný držák zůstal kompaktní, skladný a praktický při používání na člunu. Součástí řešení je vyměnitelná gumová šňůrka, která podběrák přidržuje na svém místě a v případě opotřebení ji lze jednoduše nahradit.
VÝSLEDEK
Po výrobě a praktickém ověření prototypu vznikl funkční výrobek vhodný pro reálné použití na nafukovacím člunu. Ověřená konstrukce následně přešla do výroby pomocí FDM 3D tisku. Celkem bylo vyrobeno přibližně 25 kusů v několika barevných variantách.

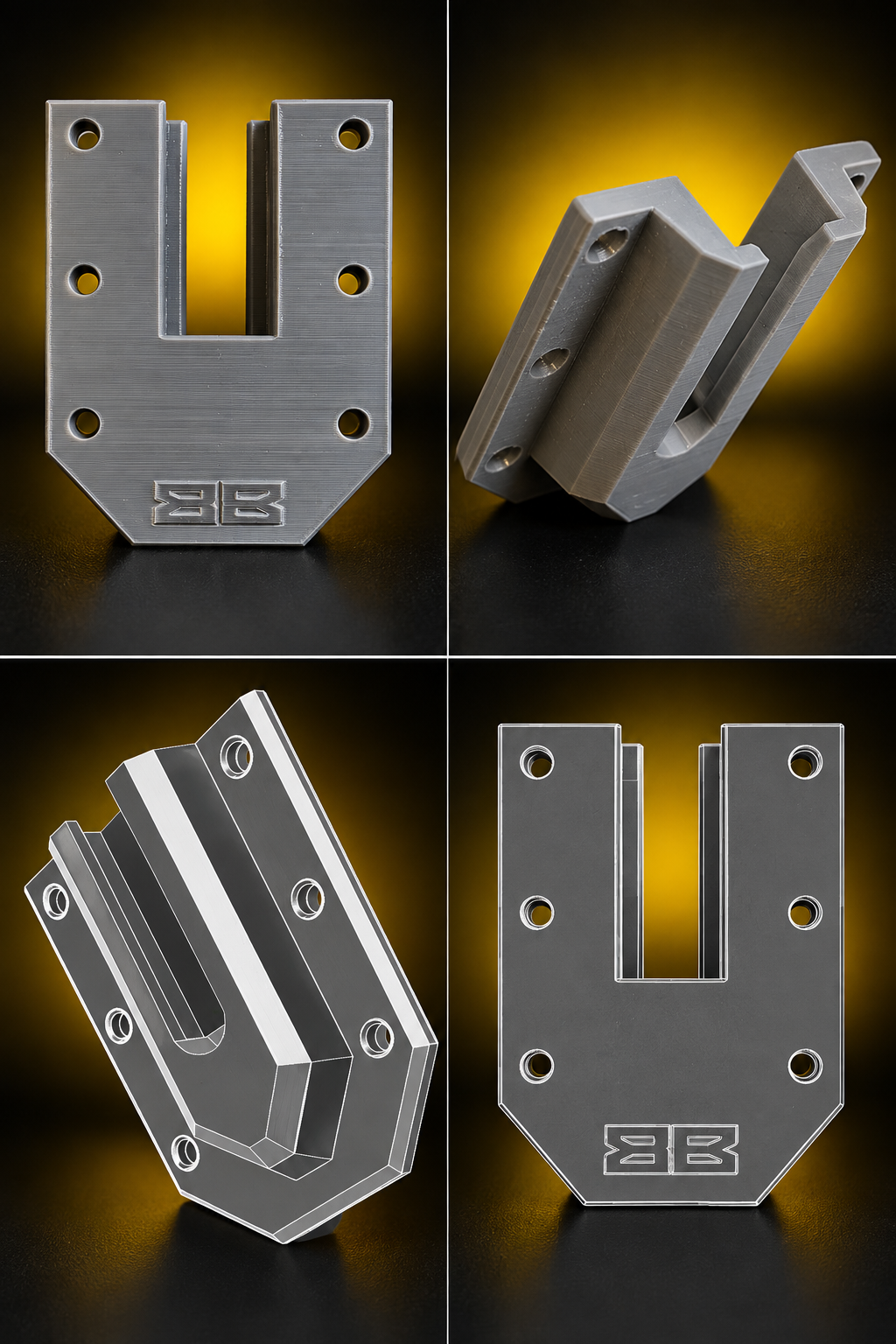

3D TIŠTĚNÝ ZÁVĚSNÝ SYSTÉM NA MÍRU
Vývoj a 3D tisk bytelných závěsných prvků navržených pro praktické použití. Konstrukce vznikala s důrazem na pevnost, jednoduchou montáž a možnost rychlé výměny jednotlivých dílů v případě jejich poškození.
ZADÁNÍ
Navrhnout a vyrobit bytelné závěsné prvky, které budou vhodné pro praktické používání a současně umožní rychlou a jednoduchou výměnu v případě poškození.
ŘEŠENÍ
Na konstrukci a způsobu uchycení jsme postupně spolupracovali s vývojovým technikem zákazníka. Vznikl 3D model a následně funkční 3D tištěný prototyp, který prošel iterací, praktickým ověřením a finálním schválením pro výrobu.
VÝSLEDEK
Po schválení finálního provedení přešel projekt do malosériové výroby pomocí 3D tisku. Celkem vzniklo 120 kusů závěsných prvků z materiálů PETG-CF, ABS a PC.

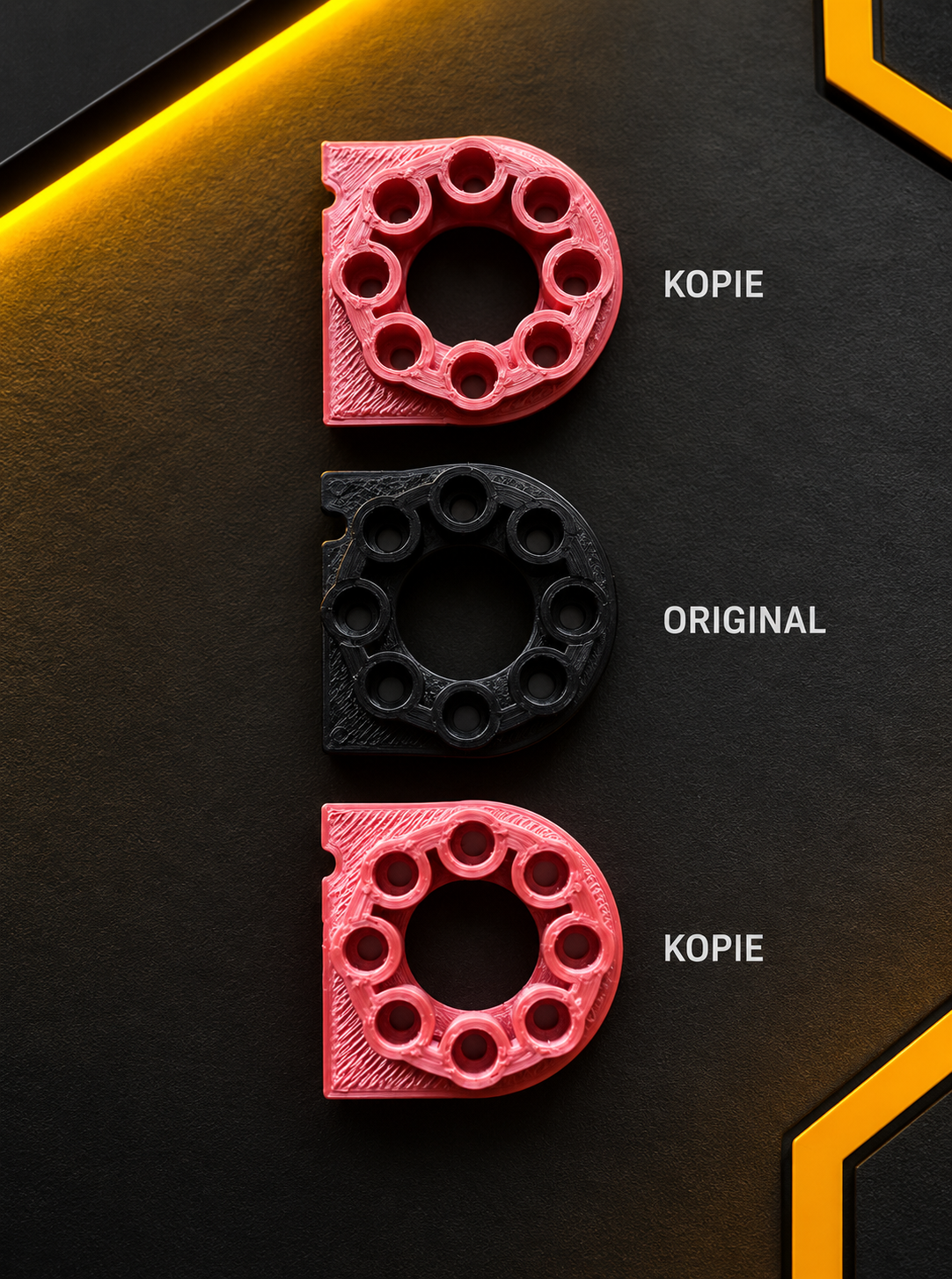

KOPIE ORIGINÁLNÍCH TECHNICKÝCH DÍLŮ
Výroba náhradních kopií podle dodaných originálních dílů. Součástí realizace bylo převedení fyzických předloh do digitální podoby, ověření funkce a následná výroba požadovaného množství.
ZADÁNÍ
Zákazník dodal originální díly s jasným požadavkem: vytvořit jejich funkční kopie vhodné pro další použití. Jeden z dílů slouží jako malý držák elektromotoru, u druhého prvku nebyla jeho přesná funkce specifikována.
ŘEŠENÍ
Originální díly jsme převedli do digitální podoby pomocí 3D modelování. Následovalo několik iterací a ověření rozměrů i funkce. U jednoho z prvků byla konstrukce upravena tak, aby výsledná kopie dosahovala vyšší pevnosti.
VÝSLEDEK
Po ověření finálního provedení přešly díly do malosériové výroby pomocí 3D tisku. Z každého originálního dílu bylo vyrobeno 50 funkčních kopií, tedy celkem 100 kusů.
ÚPRAVA ORIGINÁLNÍHO DÍLU PRODLOUŽENÁ ZÁPADKA
Výroba upravené kopie podle dodaného originálního dílu. Původní západka byla téměř o polovinu kratší, proto bylo potřeba převést její geometrii do digitální podoby, konstrukčně ji upravit a připravit pro požadované použití.
ZADÁNÍ
Zákazník dodal jeden originální kus západky s požadavkem na výrobu delší varianty. Původní díl byl téměř o polovinu kratší, přičemž výsledná kopie měla zachovat základní konstrukční princip a zároveň odpovídat nové požadované délce.
ŘEŠENÍ
Originální západku jsme převedli do digitální podoby pomocí 3D modelování. Model byl následně prodloužen na požadovaný rozměr a zvětšily se také otvory pro šrouby. Před finální výrobou vznikl jeden prototyp z PLA, na kterém jsme ověřili rozměry a správnost provedených úprav.
VÝSLEDEK
Po rozměrovém ověření prototypu přešel upravený díl do malosériové výroby pomocí 3D tisku. Pro použití v interiéru bylo vyrobeno 20 kusů z PETG. Dalších 25 kusů určených pro venkovní prostředí a působení slunečního záření vzniklo z ASA. Celkem bylo vyrobeno 45 kusů.

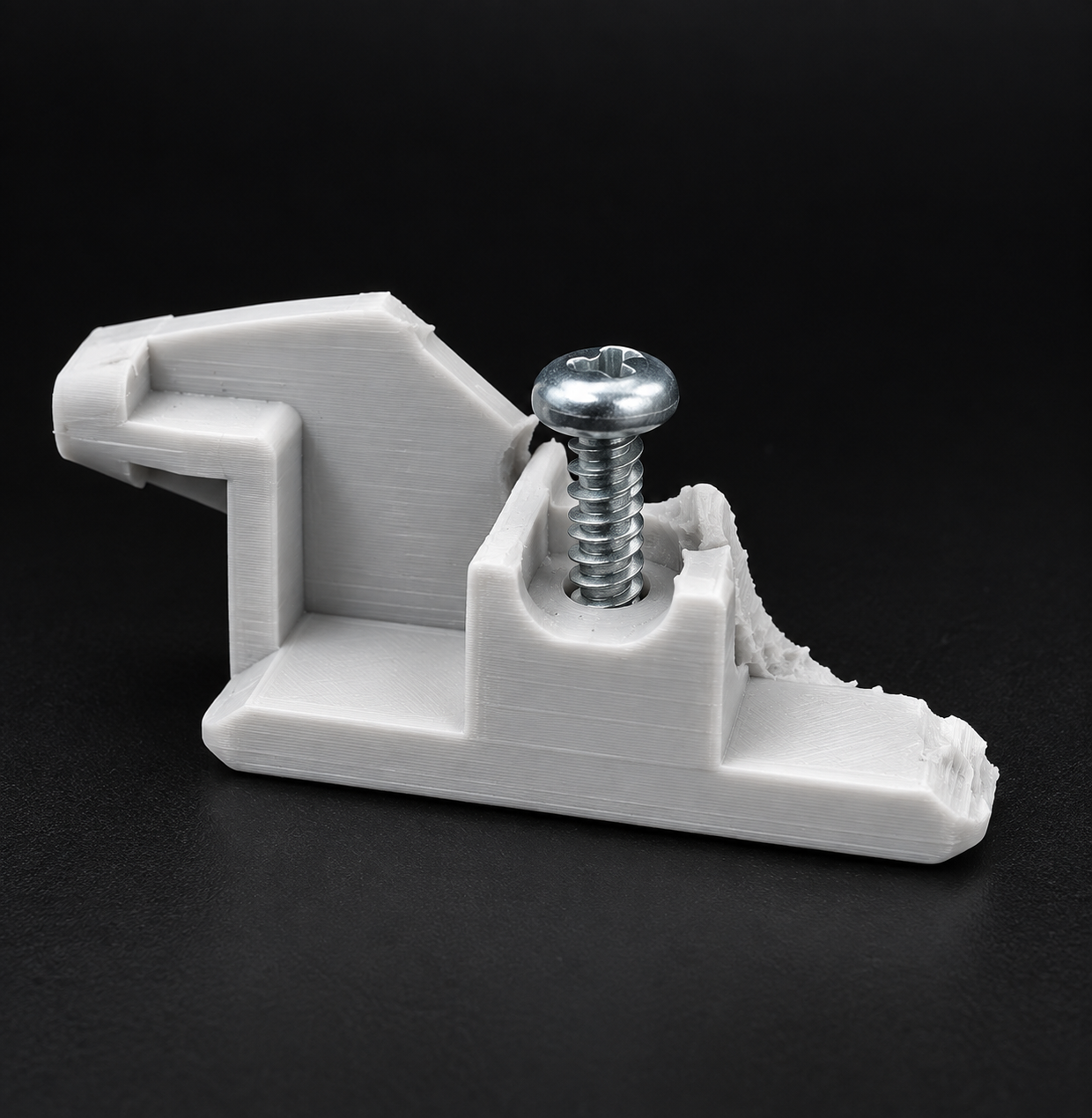

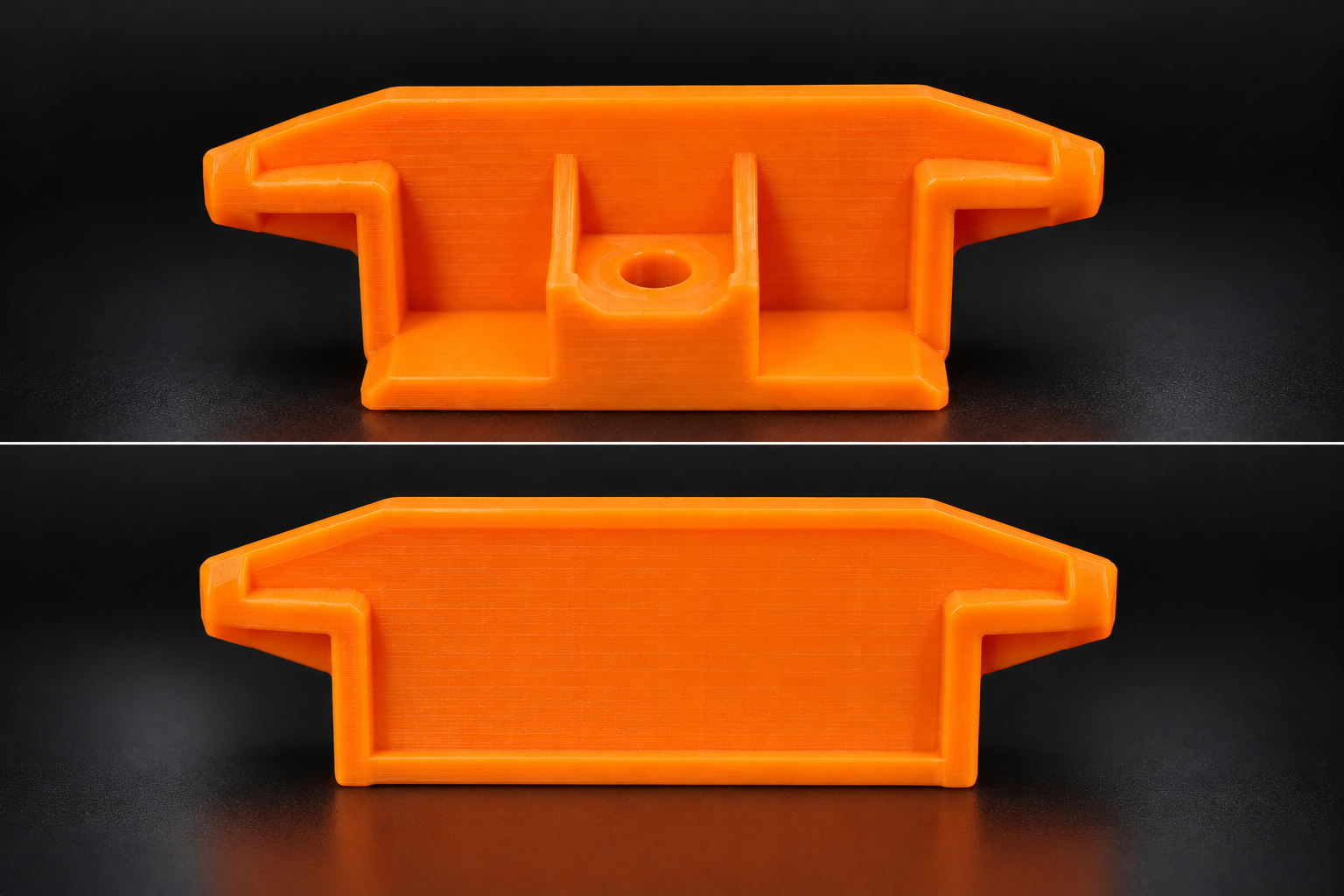

3D TIŠTĚNÝ NÁHRADNÍ DÍL SPOJKA MARKÝZY
Výroba funkčního náhradního dílu pomocí 3D tisku. Poškozenou spojku markýzy již nebylo možné sehnat jako nový ani použitý náhradní díl, proto vznikla nová součást podle původního provedení.
ZADÁNÍ
Nahradit poškozenou spojku markýzy, kterou již nebylo možné sehnat jako nový náhradní díl ani jako použitou součást.
ŘEŠENÍ
Poškozený původní díl jsme přesně zaměřili a podle dochované geometrie vytvořili nový 3D model. Chybějící část byla digitálně zrekonstruována a následně pomocí 3D tisku vznikl funkční prototyp určený k ověření a finálním úpravám.
VÝSLEDEK
Výsledkem byl plně funkční 3D tištěný náhradní díl, který nahradil původní spojku a převzal její funkci. Po úspěšném ověření bylo z PETG vyrobeno celkem 6 kusů.
3D TIŠTĚNÝ NÁHRADNÍ DÍL OZUBENÉ KOLO PŘEVODOVKY
Náhradní ozubené kolo pro převodovku dětského elektrického autíčka, pro které již nebyla dostupná odpovídající náhradní součást. Původní díl proto posloužil jako základ pro vytvoření nové funkční náhrady.
ZADÁNÍ
Zachránit oblíbené dětské elektrické autíčko výrobou náhradního ozubeného kola do převodovky. Odpovídající náhradní díl již nebyl dostupný, takže běžná výměna nebyla možná.
ŘEŠENÍ
Původní poškozené ozubené kolo jsme vymontovali, očistili a přesně přeměřili. Podle dochované geometrie vznikl nový 3D model. Nejprve jsme vytiskli prototyp z PLA pro ověření rozměrů a funkce. Následně byl finální díl vyroben z PC, který pro dané použití poskytl potřebné vlastnosti.
VÝSLEDEK
Nové ozubené kolo úspěšně nahradilo původní poškozenou součást a převodovka mohla znovu plnit svoji funkci. Pro jistotu byly vyrobeny dva finální kusy do zásoby – za malý zlomek ceny nového elektrického autíčka a s jedním dětským úsměvem navíc.

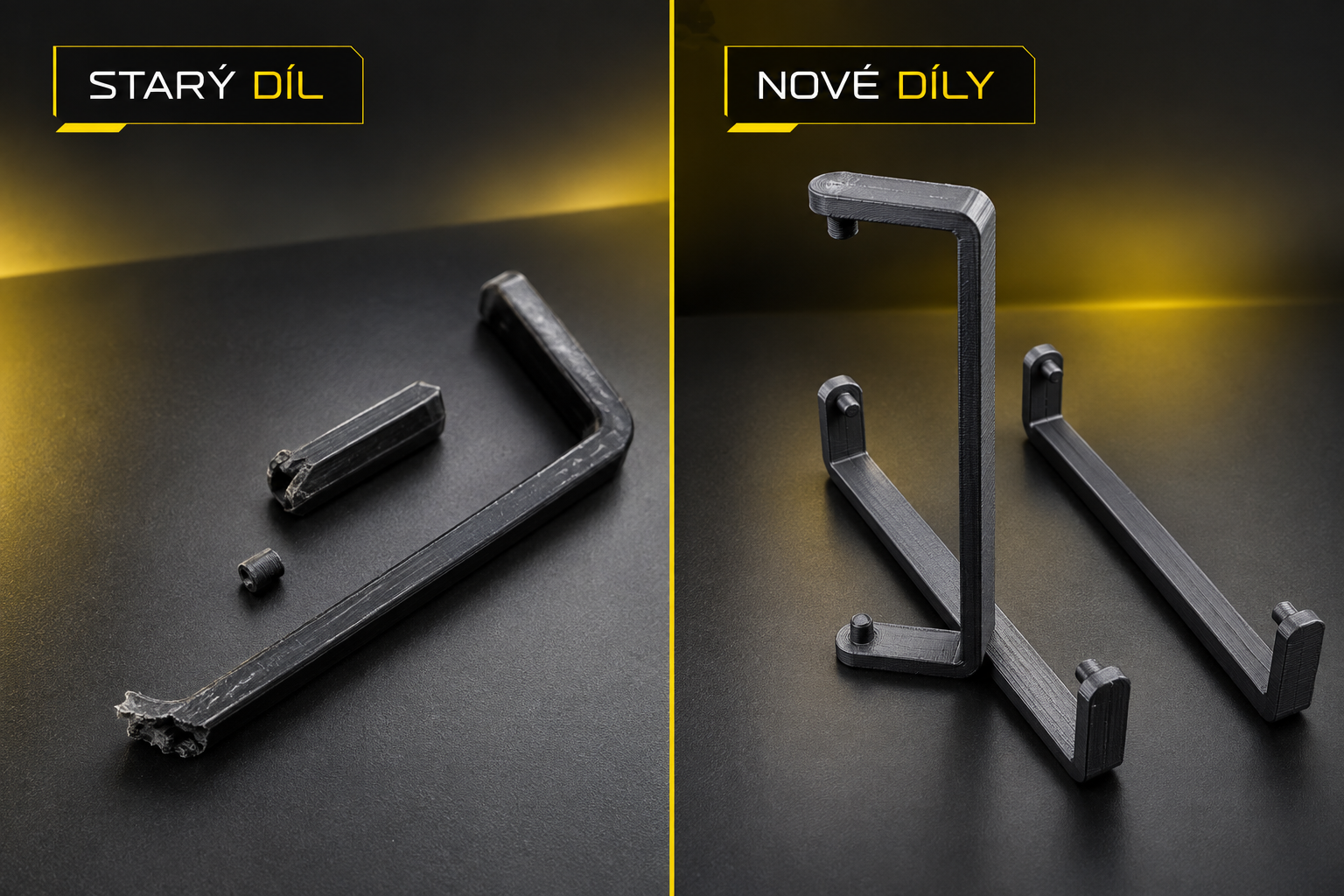

3D TIŠTĚNÝ NÁHRADNÍ DÍL ZAKLÁPĚCÍ MADLO BATERIE
Výroba náhradního zaklápěcího madla malé baterie podle původního prasklého dílu. Poškozená součást posloužila jako předloha pro vytvoření nové geometrie, ověření prototypu a následnou výrobu funkčních kusů.
ZADÁNÍ
Vytvořit funkční kopii prasklého zaklápěcího madla malé baterie a nahradit původní poškozenou součást novým dílem vyrobeným pomocí 3D tisku.
ŘEŠENÍ
Původní prasklé madlo jsme nejprve očistili a slepili, aby bylo možné obnovit jeho původní tvar a provést přesné měření. Podle dílu následně vznikl nový 3D model náhradní součásti. Pro kontrolu rozměrů a mechanismu zaklápění jsme nejprve vyrobili funkční prototyp z PLA.
VÝSLEDEK
Po ověření prototypu následovala výroba pomocí FDM 3D tisku z PETG-CF pro dosažení vyšší pevnosti finálního dílu. Osičky určené k uchycení byly po tisku lehce dobroušeny pro správné usazení a volný pohyb madla. Celkem vzniklo 6 funkčních kusů.

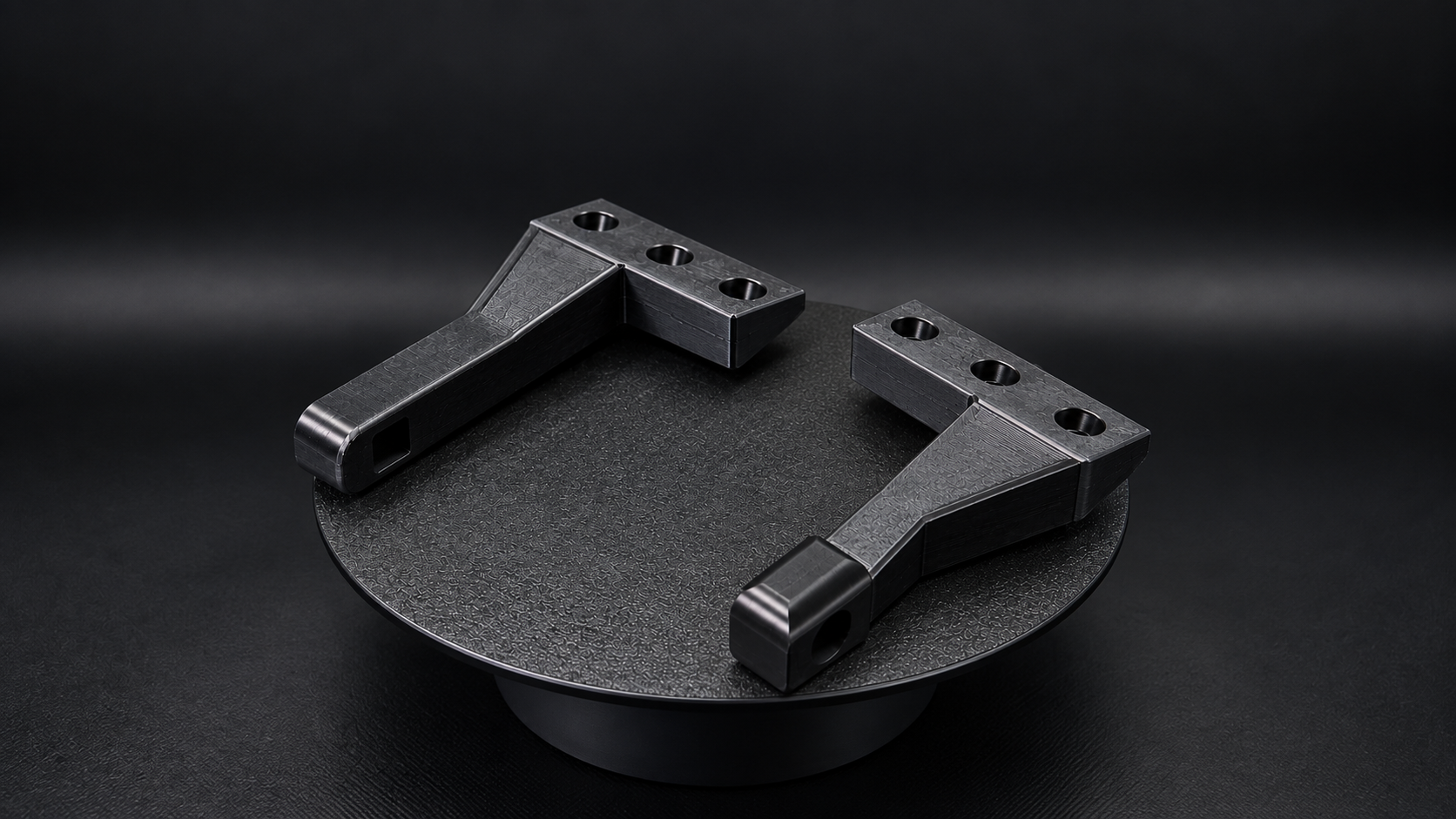

3D TIŠTĚNÉ DRŽÁKY PRO ODVÍJENÍ KABELÁŽE
Vývoj, 3D tisk a malosériová výroba držáků určených pro odvíjení kabeláže ve výrobě. 3D tisk umožnil vytvořit funkční řešení bez nutnosti výroby forem pro vstřikování nebo obrábění jednotlivých dílů z masivního materiálu.
ZADÁNÍ
Vytvořit držáky pro odvíjení kabeláže ve výrobě bez nutnosti výroby forem pro vstřikování nebo výroby jednotlivých dílů klasickým obráběním z masivního materiálu.
ŘEŠENÍ
Na základě požadované funkce a hrubého návrhu jsme vytvořili kompletní 3D model. Pomocí 3D tisku vznikl první funkční prototyp, který následně prošel ověřením v praxi a několika konstrukčními úpravami před finální výrobou.
VÝSLEDEK
Ověřený funkční prototyp přešel do malosériové výroby 50 kusů z PC a ABS. Držáky našly praktické využití také přímo u nás v BB3D, kde je používáme při vlastní práci.

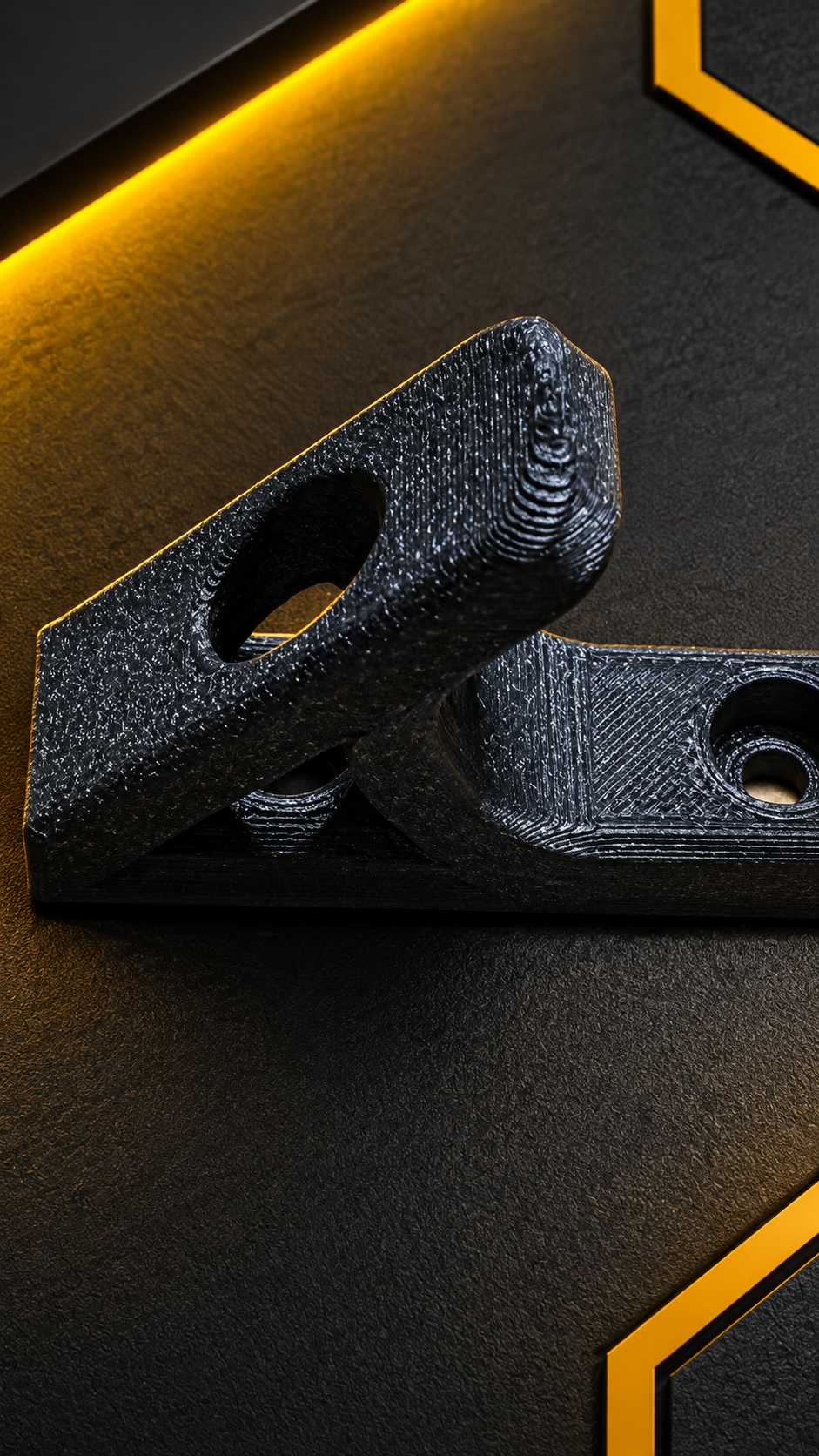

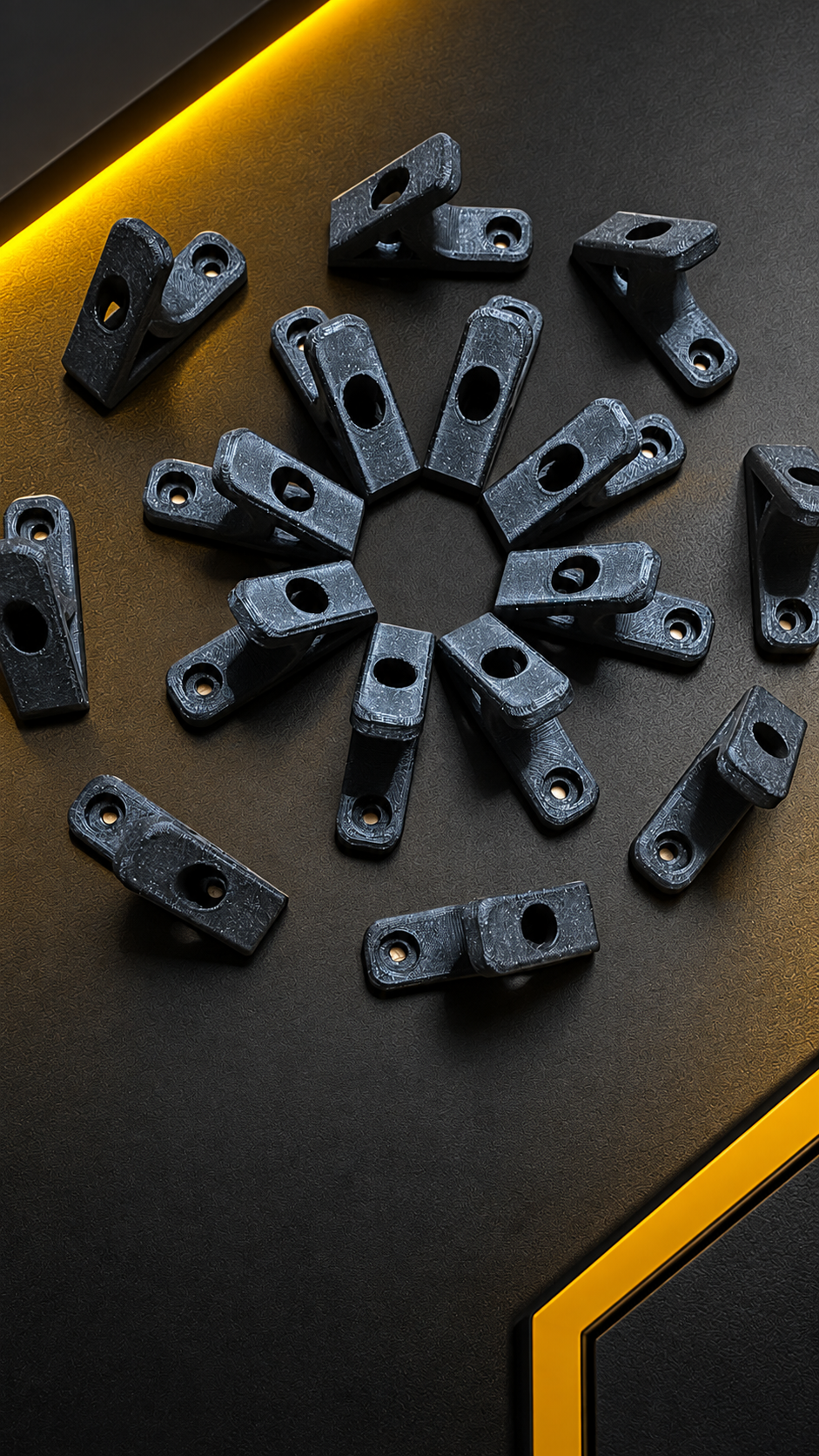

SPECIÁLNÍ ÚCHYTY Z PC-CF PODLE VÝKRESU
Výroba speciálních úchytů podle dodaného výkresu. Od rychlého 3D modelování jsme přešli k výrobě prototypů, ověření vhodného materiálu a následné sérii 100 kusů.
ZADÁNÍ
Tentokrát jsme od zákazníka dostali přímo technický výkres, takže vytvoření přesného 3D modelu bylo rychlé a přímočaré. Hlavním požadavkem byla dostatečná mechanická pevnost výsledného dílu.
ŘEŠENÍ
Podle dodaného výkresu vznikl 3D model a následně několik funkčních prototypů. Protože byla zásadní pevnost, během testování jsme ověřovali vhodné materiály a jejich chování před zahájením finální výroby.
VÝSLEDEK
Po ověření prototypů přešel díl do sériové výroby pro zákazníka. Původně uvažovaný PETG-CF byl nahrazen materiálem PC-CF, který lépe odpovídal požadované pevnosti. Výsledkem byla série 100 kusů speciálních úchytů.
A TO NENÍ VŠECHNO
Technické díly, prototypy a zakázková výroba jsou důležitou součástí naší práce. Možnosti 3D tisku tím ale zdaleka nekončí.
Vyrábíme také atypické projekty, vlastní produkty, modely, praktické pomůcky, dekorace a další věci, u kterých dává 3D tisk smysl.

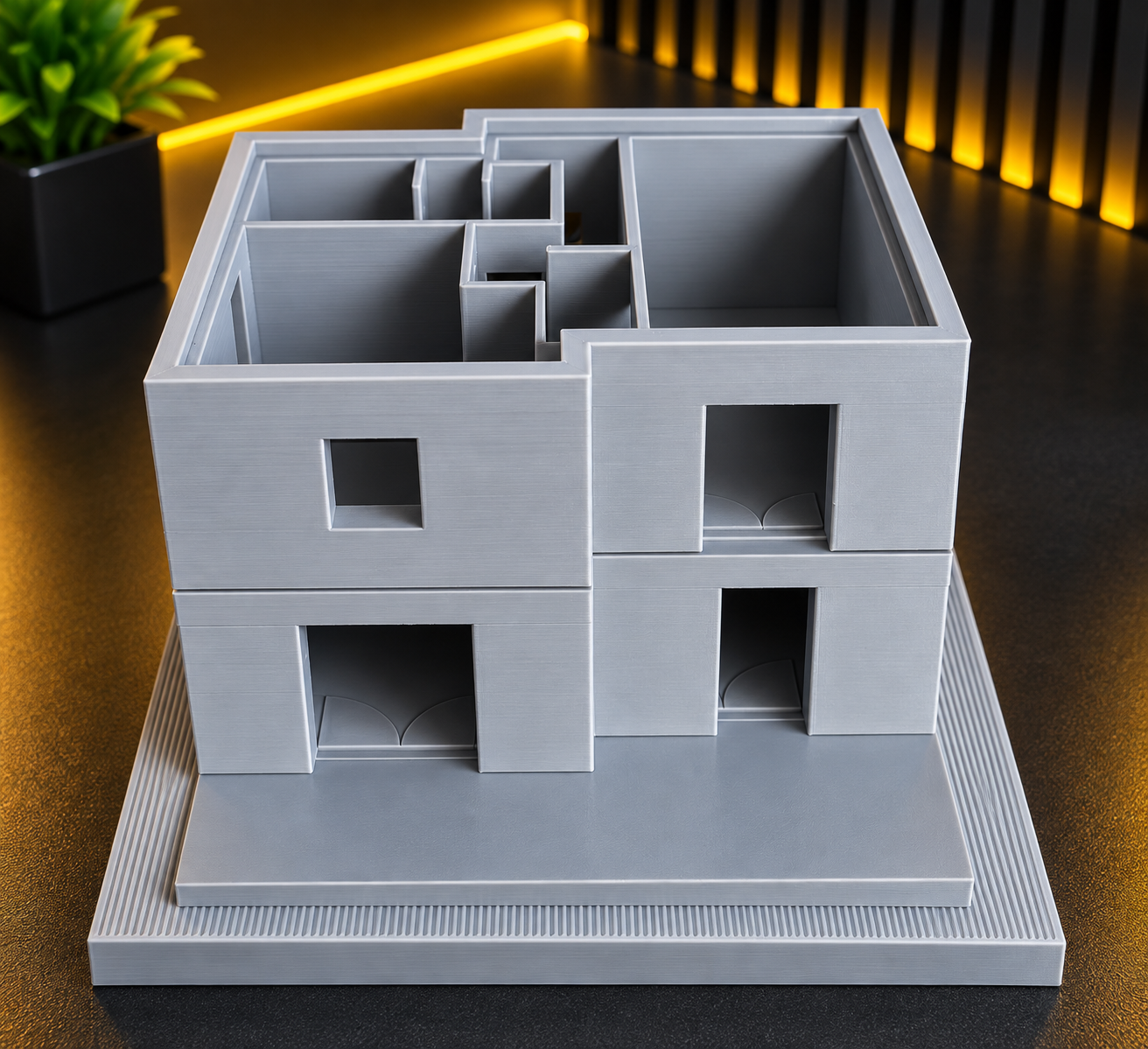

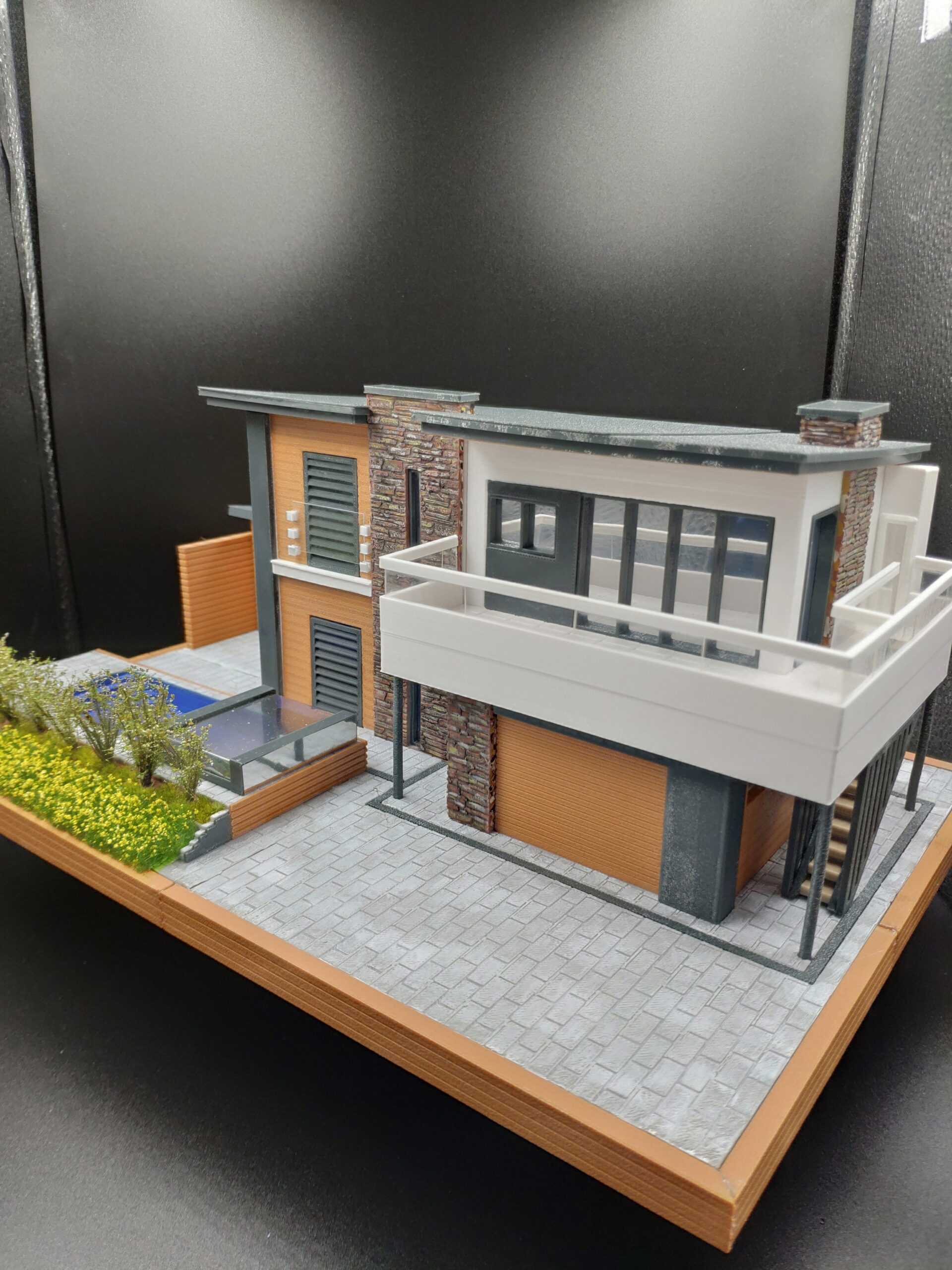

ARCHITEKTONICKÉ MODELY
Detailní fyzické modely objektů a dalších návrhů vytvořené pomocí 3D tisku.

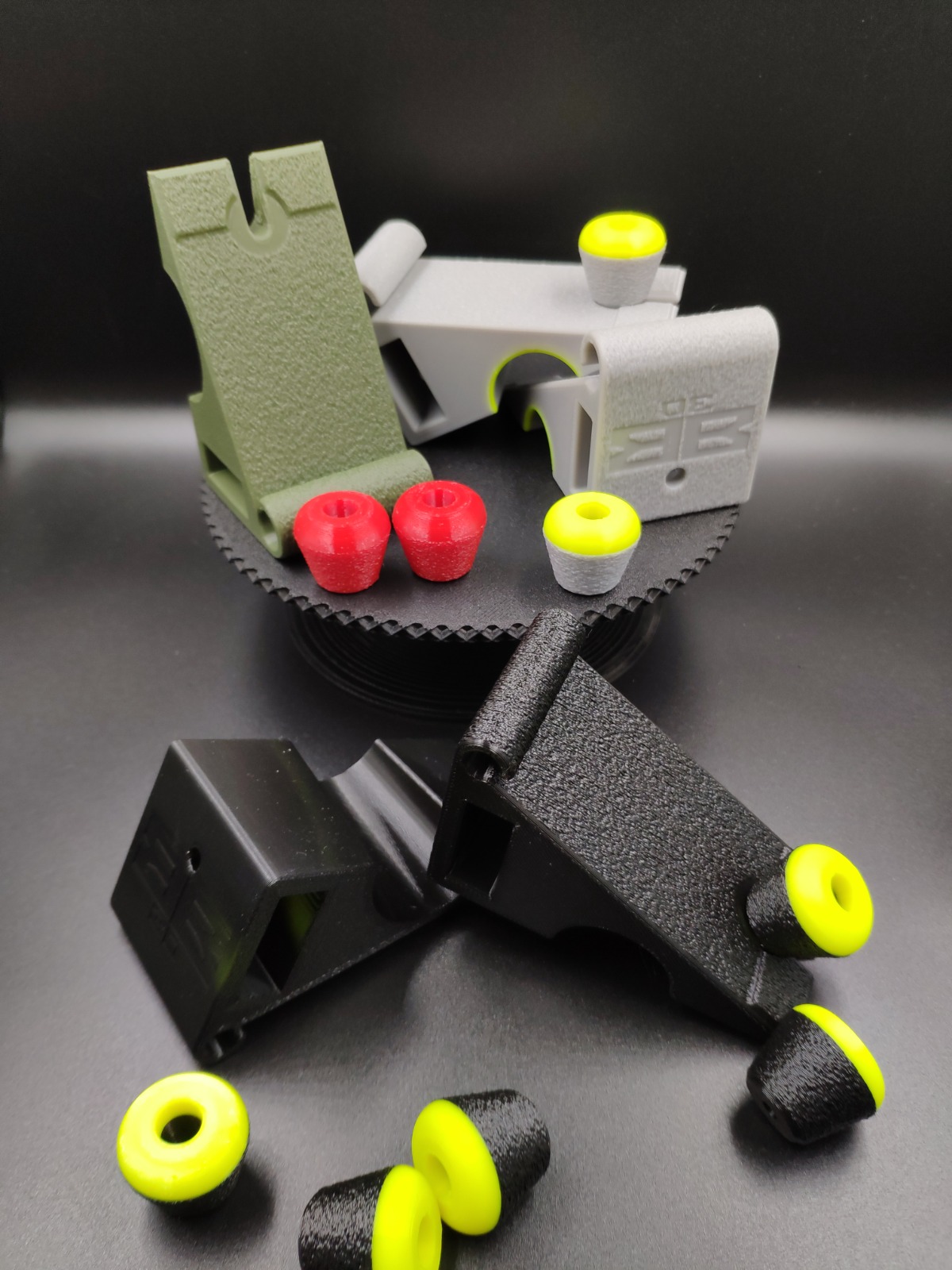

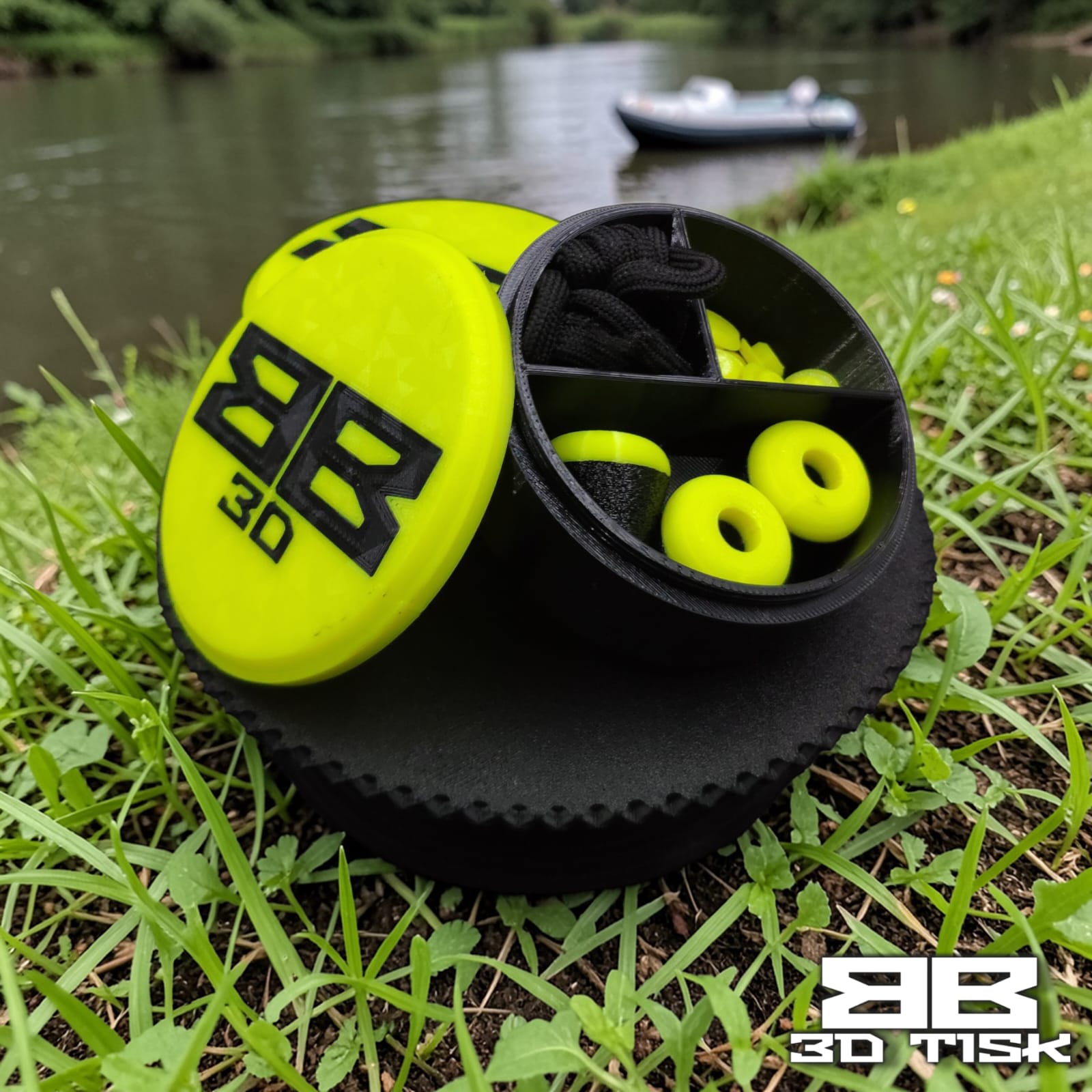

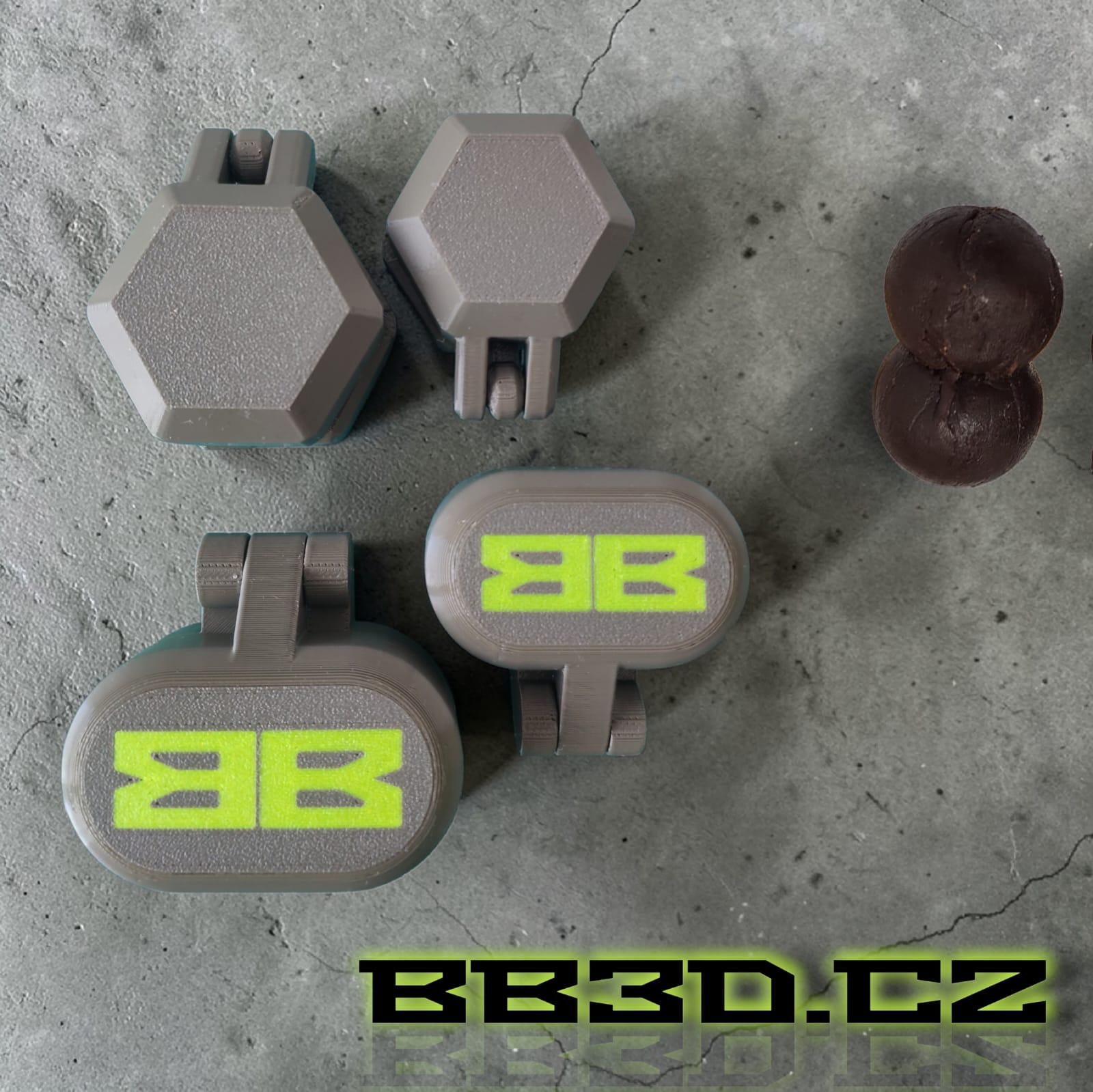

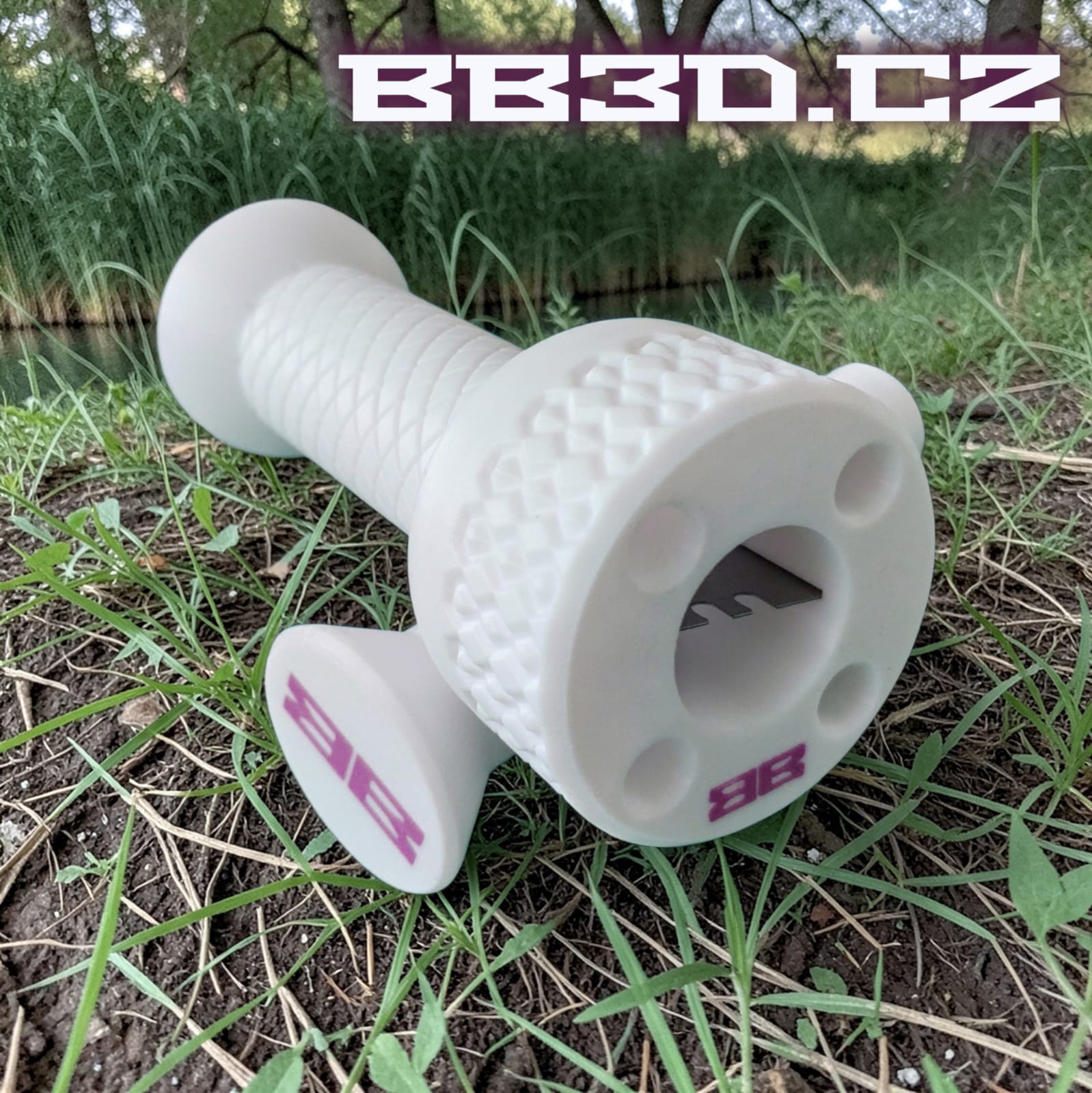

RYBÁŘSKÉ POMŮCKY
Vlastní řešení a praktické doplňky navržené pro konkrétní použití.

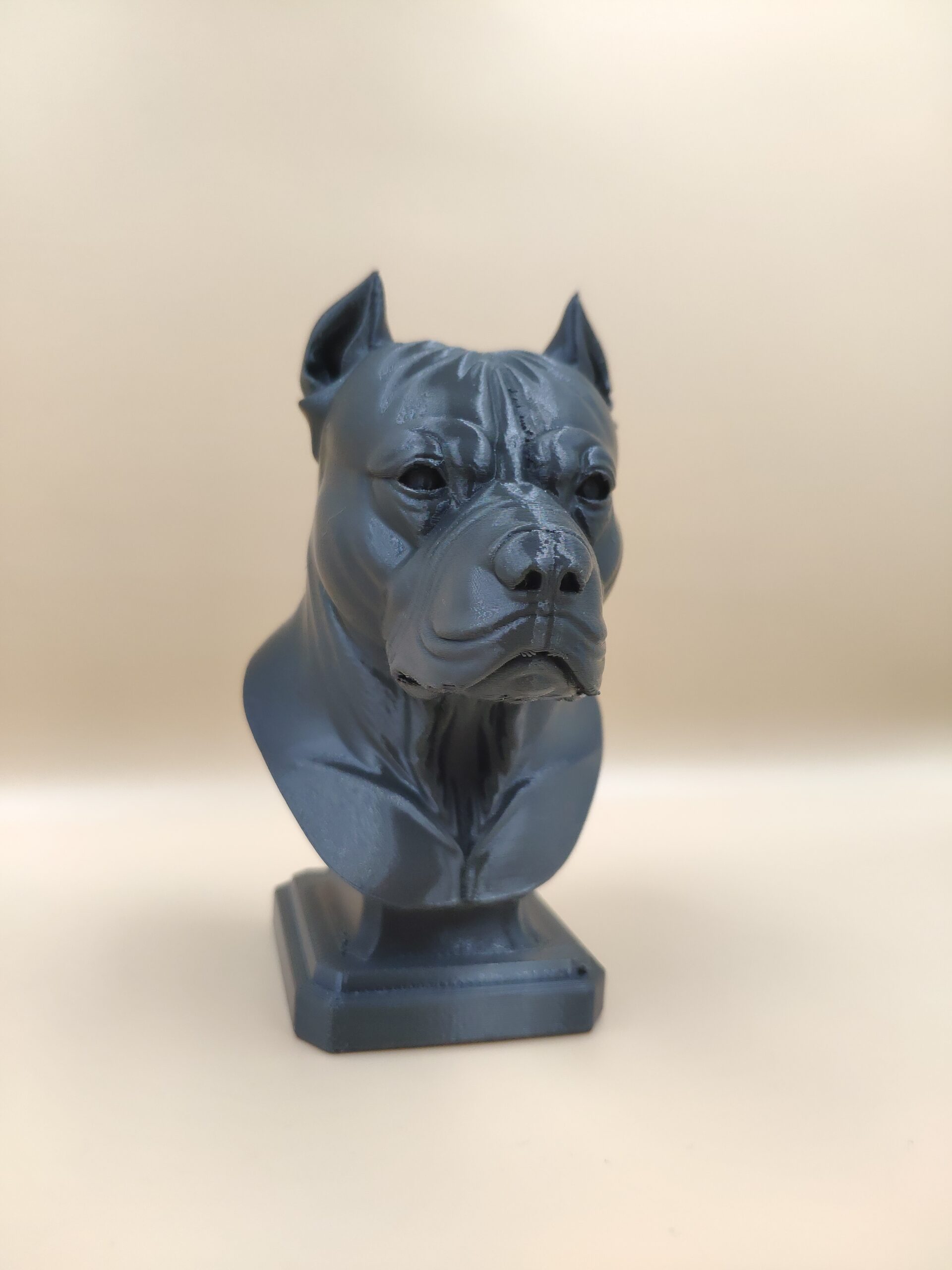

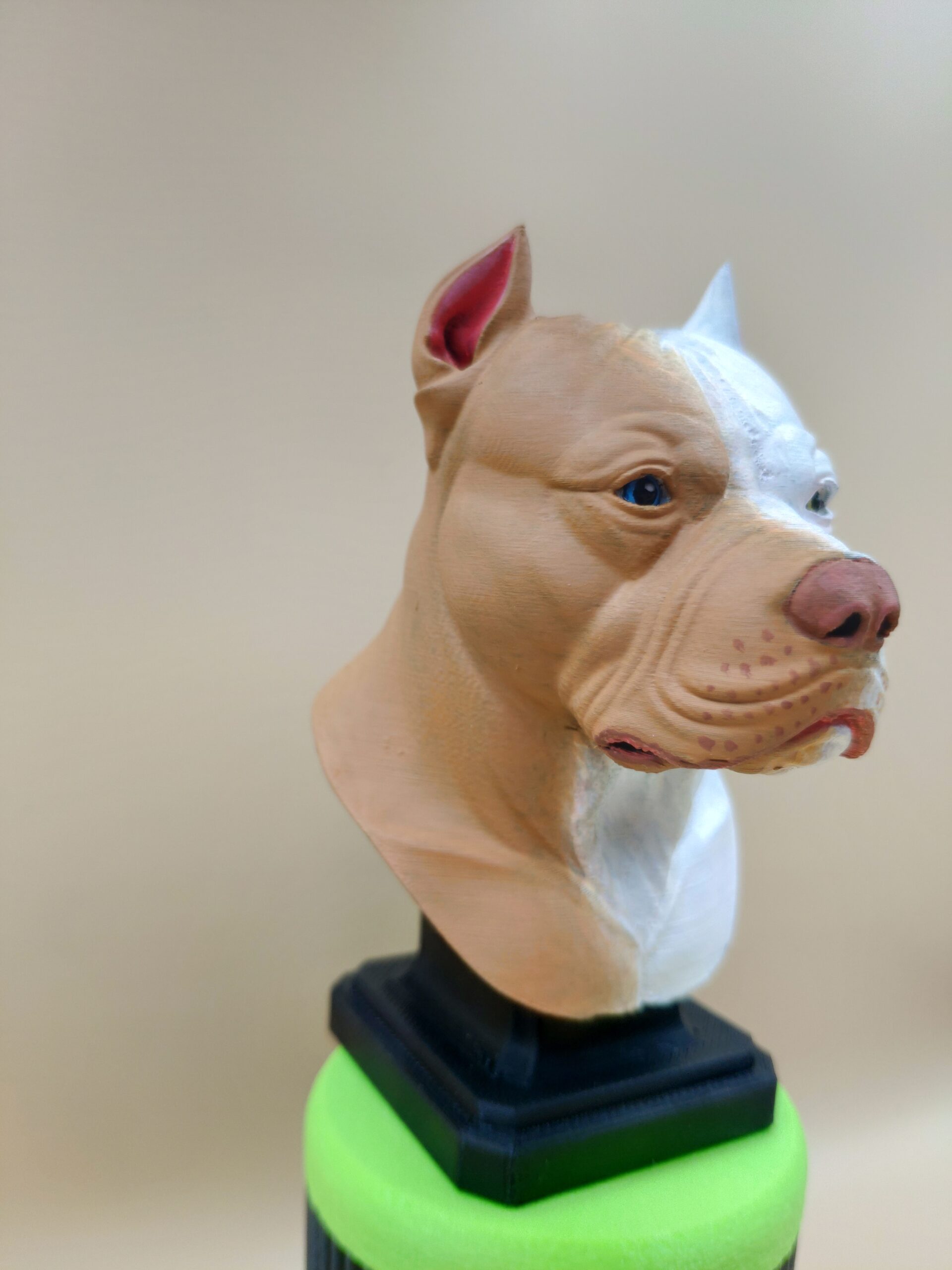

DEKORACE
Dekorativní a designové výrobky, kde může 3D tisk nabídnout prakticky libovolný tvar.
INDIVIDUÁLNÍ NÁPADY
Výroba originálních kusů podle konkrétního nápadu, požadavku nebo vlastního návrhu.
POMŮCKY A DOPLŇKY
Jednoduchá i netradiční řešení každodenních problémů vytvořená přesně podle potřeby.
CO DALŠÍHO ZVLÁDNEME?
Pokud lze nápad převést do vhodného 3D modelu, často existuje cesta, jak jej převést také do fyzické podoby.
Každý projekt je jiný. Pokud si nejste jistí, zda je váš nápad vhodný pro 3D tisk, stačí nám popsat, co potřebujete vyrobit.
